Uitklapbare ladders

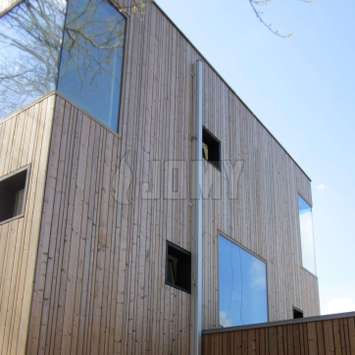

Zeer discreet in gesloten toestand, in de vorm van een regenpijp.

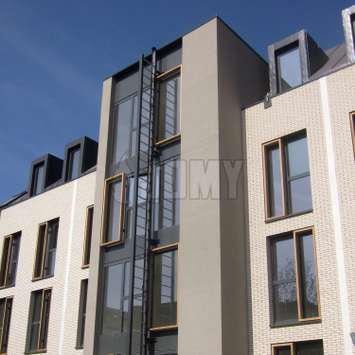

Ogenblikkelijke opening vanaf elk gewenst evacuatieniveau.

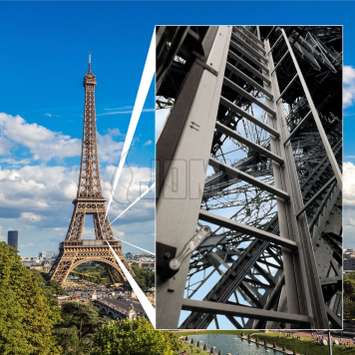

Geeft een goede misbruik- en inbraak- beveiliging.
Bedrijfszeker met meer dan 20.000 goed functionerende installaties wereldwijd.
Meestal gebruikt als brandladder of vluchtladder.
Kan ook gebruikt worden als toegangsladder met een levenslijn als valbescherming.
De uitklapbare ladder wordt ook wel JOMY ladder genoemd. Wij hebben ook nog een lichtere, simpelere versie van deze ladder ontworpen en deze noemen we mini-JOMY.

Afmetingen van de uitklapbare ladder

Gesloten is het een koker van 0,1 bij 0,112 m, die elke 1,5 m bevestigd wordt tegen een gevel.
De laddersport afstand is 0,3 m.
De eerste sport begint op een hoogte van 0,6 m.
De open breedte van de ladder is 0,625 m met een nuttige sportbreedte van 0,49 m.
Een extra uitklapbare zijleuning met een breedte van 0,370 m.

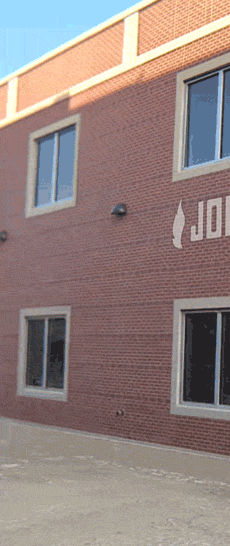

De Jomy uitklapbare ladder toont zich als een regenpijp in gesloten toestand en is een stevige brandladder in open toestand

Openingsmechanisme

Speciale openingsmechanismen die op meerdere plaatsen en onbeperkt in aantal kunnen geplaatst worden op de uitklapbare ladder met een minimum afstand tussen elkaar van 0,3 m.

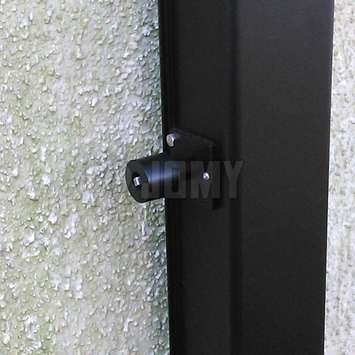

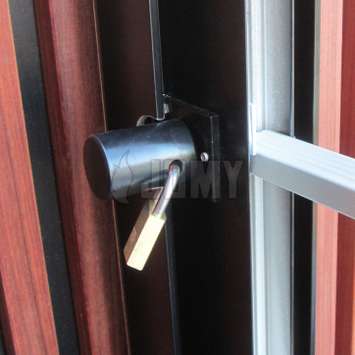

De openingsmechanismen werken onafhankelijk van elkaar. Hierdoor kan het openingsmechanisme op bijvoorbeeld de begane grond worden vastgezet met een hangslot en toch kan men vanop het tweede verdiep de brandladder openen. Dit geeft een een goede misbruik of inbraak beveiliging.

Eénvoudige specificatie van de vluchtladder

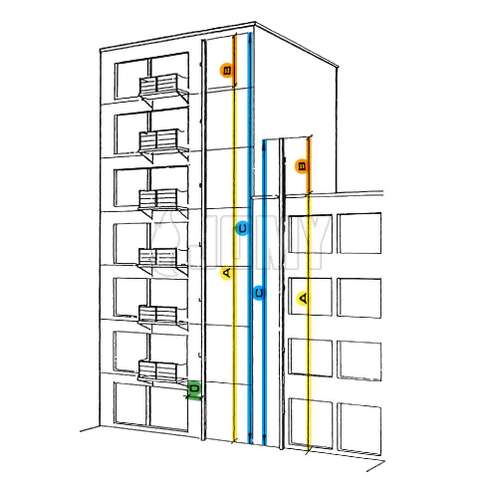

De belangrijkste afmetingen nodig om een JOMY uitklapbare brandladder te specifieren

Jomy uitklapbare vluchtladder met linkse uitklapbare zijleuning

Jomy uitklapbare vluchtladder met rechtse uitklapbare zijleuning

A = Vloerhoogte van het hoogste evacuatieniveau

B = Oversteekhoogte van ongeveer 2,25 m

C = Totale hoogte van de uitklapbare ladder in gesloten toestand is gelijk aan A + B

D = Horizontale afstand tussen bordes en uitklapbare ladder van ongeveer 0,6 m

De uitklapbare zijleuning kan links of rechts worden aangebracht

Opties

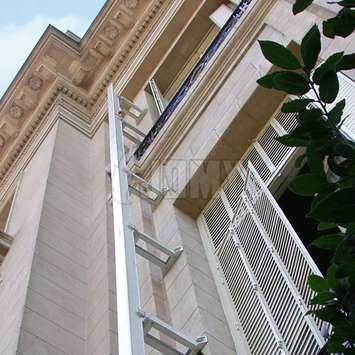

De Jomy uitklapbare brandladder kan tegen een niet vlakke gevel gemonteerd worden met behulp van afstandshouders

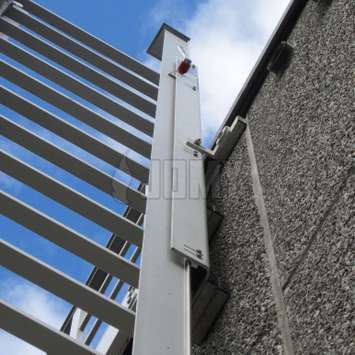

De Brandladder steekt boven het dak uit voor makkelijke instap vanop het dak en gemonteerd met een U profiel voor extra stijfheid van de ladder

Uitklapbare vluchtladder gemonteerd tegen balkons op 3 meter van elkaar en gebruik makend van een stevig U - profiel voor meer stijfheid in de uitklapbare ladder

Uitklapbare Jomy ladder met verstevigend U - profiel

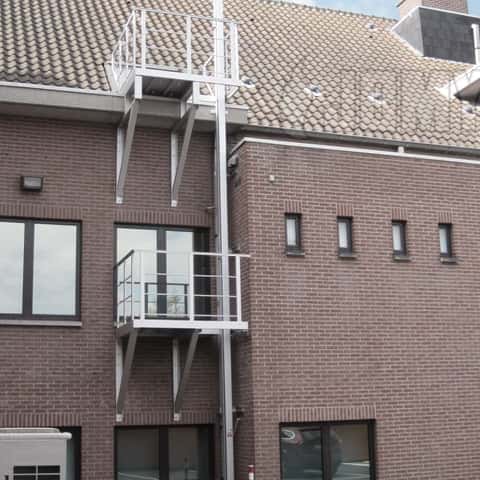

Twee geanodiseerde aluminium toegangsplatform gemonteerd met consoles en deze geven toegang tot een uitklapbare JOMY vluchtladder

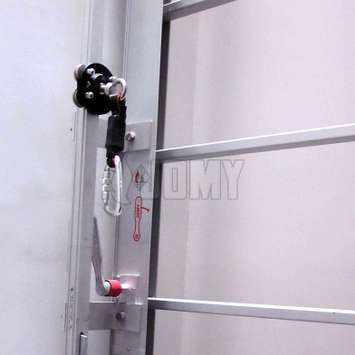

De JOMY ladder gemonteerd als toegangsladder met een levenslijn bestaande uit een meeloper en aluminium rail

De beugelbevestigingen worden gemonteerd op afstandshouders aan de gevel en die compenseren voor reliëf in de gevel.
Indien men de vluchtladder niet elke 1,5 meter kan bevestigen, bijvoorbeeld bij bevestiging aan balkons op 3 m van elkaar of bij een oversteek boven de dakrand dan dient er gebruikt gemaakt te worden van een U - profiel.
De uitklapbare brandladder kan in elke RAL kleur naar keuze worden gepoederlakt.

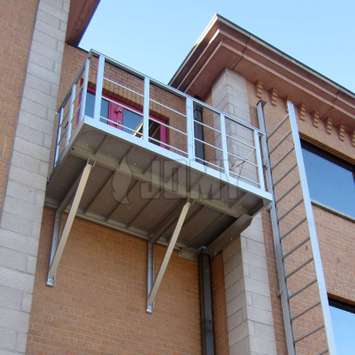

Voor een gemakkelijkere toegang of instap naar de ladder kan er een op maat gemaakt balkon worden geïnstalleerd.
Als de uitklapbare ladder wordt gebruikt als toegangsladder kan er een levenslijn worden gemonteerd.

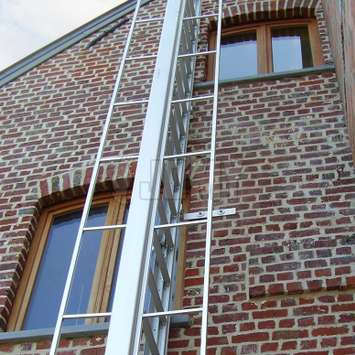

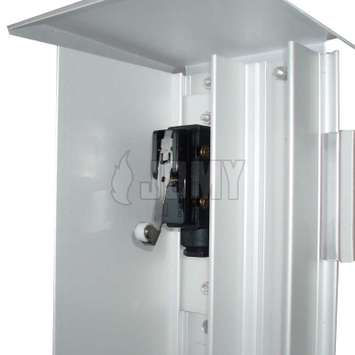

Andere opties zoals beschermingen tegen doorslag van de ladder, openingsensoren, dubbel openingsmechanisme inclusief dubbele zijleuning zodat ze zowel links als rechts kan worden gebruikt, enz. zijn beschikbaar.

De mini-JOMY

Mini-Jomy uitklapbare ladder in gesloten toestand gemonteerd in een gebouw als onderhoudsladder met een levenslijna

Mini-Jomy uitklapbare ladder in geopende toestand gemonteerd in een gebouw als onderhoudsladder met een levenslijn

De Mini-Jomy uitklapbare ladder heeft een éénvoudig hendeltje als openingsmechanisme

Vooral gebruikt als toegangsladder en in geval van gebruik als vlucht ladder is het evacuatieniveau maximaal op een tweede verdiep.
Deze uitklapbare ladder wordt geopend door een simpele hendel en er kunnen maximaal twee hendels op 1 ladder worden gemonteerd en deze werken afhankelijk van elkaar.
De mini-JOMY kan ook verkregen worden in elke RAL kleur.
Andere opties zoals bij de JOMY zijn beschikbaar.

	JOMY ladder	Mini-JOMY ladder
Aanbevolen gebruik	Evacuatie en toegang.	Hoofdzakelijk voor toegang. Evacuatie van max 2 verdiepingen (één openingshendel).
Maximaal hoogte	Tot 30 m (en meer indien nodig).	Tot +/- 15 m hoogte.
Openingsmechanisme	Meerdere onafhankelijke openingshendels.	1 of maximaal 2 openingshendels.
Max belasting	Sporten: 450 Kg. Totale ladder : 5.000 Kg.	Sporten: 350 Kg. Totale ladder : 2.500 Kg.
Bevestigingen	Eén bevestiging iedere 1,5 m. Eén bevestiging iedere 3 m met één verstevigingsprofiel.	Eén bevestiging iedere 1 m.
Prijs		Goedkoper dan JOMY van dezelfde hoogte.
Zijleuning	Links of rechts.	Niet beschikbaar.
Levenslijn als valbescherming	Als optie.	Als optie.

De configurator heeft JavaScript nodig om te werken. Gelieve JavaScript in te schakelen in uw browser.

Direkte verscheping vanuit onze fabriek, in kit - vorm.

Alle nodige onderdelen zijn zorgzaam verpakt en opgelijst.

Inclusief duidelijke montage richtlijnen voor een makkelijke installatie.
